OEM APT211 200C 고온 오일 압력 센서/250C 스팀 압력 측정용 고온 압력 센서
APT211 200C 고온 유압 센서
APT211 200C 고온 오일 압력 센서는 최대 200°C의 매체 온도에 적합합니다.다이어프램에 작용하는 압력은 방열 핀을 통해 수입된 실리콘 또는 사파이어 감지 다이로 전달됩니다.방열 핀은 공기 방열 기능에 의해 높은 매체 온도를 환경 온도에 가깝게 낮출 수 있습니다.이 설계는 추가 냉각 장치(예: 수냉 장치)가 필요하지 않을 뿐만 아니라 압전 저항 압력 센서의 성능 이점을 최대한 활용할 수 있습니다.통합된 고정밀 PCB는 센서 신호를 비례적으로 압력과 관련된 전압 또는 전류 신호로 증폭합니다.전체 송신기는 전체 용접 구조, IP65 보호 및 양호합니다.
고온 오일 압력 센서 사양:
|
모델: |
HPT200-HT 200C 고온 유압 센서 |
||||
|
압력 범위: |
-1-0-1 바.....2000 바 옵션 |
||||
|
압력 유형: |
게이지 압력;절대 압력;밀봉된 게이지 압력은 선택 사항입니다. |
||||
|
정확성: |
≤ ±1%FS |
||||
|
|
≤ ±0.5%FS |
||||
|
작동 온도 범위: |
-10℃~125℃(A형) 또는 -60℃~200℃(B형) |
||||
|
주변 온도: |
0-85℃(A형) 또는 -20℃~100℃(B형) |
||||
|
냉각 장치: |
최대 125 ℃를 위한 냉각 장치로;최대 200℃용 냉각 장치 옵션 포함 |
||||
|
보관 온도: |
-20℃~125℃ |
||||
|
온도 보상: |
0~85℃(A형) 또는 0℃~100℃(B형) |
||||
|
중간 호환: |
316L 스테인리스강 또는 1Cr18Ni9Ti 스테인리스강과 호환 가능 |
||||
|
전자 와이어: |
2개의 전선 |
3/4 전선 |
|||
|
산출: |
4~20mA |
0~10mA |
0~5V |
1~5V |
0.5~4.5V 비율 측정 |
|
전원 공급 장치: |
12~36V DC |
12~36V DC |
12~36V DC |
12~36V DC |
5Vdc |
|
전자 연결: |
DIN Hirschman 터미널 Box4 핀 및 IP65. |
||||
|
직접 2미터 케이블 IP67 옵션. |
|||||
|
케이블 길이: |
2 미터 또는 맞춤형. |
||||
|
압력 공정 연결: |
G1/4'' 남성, 1/4''NPT 남성, 1/2''NPT 여성 |
||||
|
G1/2'';G3/4'' 남성은 선택 사항입니다.(맞춤형으로) |
|||||
|
방수: |
IP65 |
||||
|
응답 시간: |
≤1ms |
||||

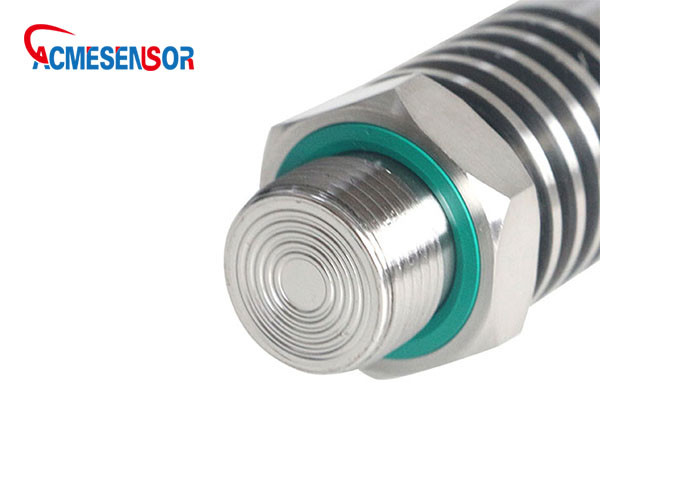

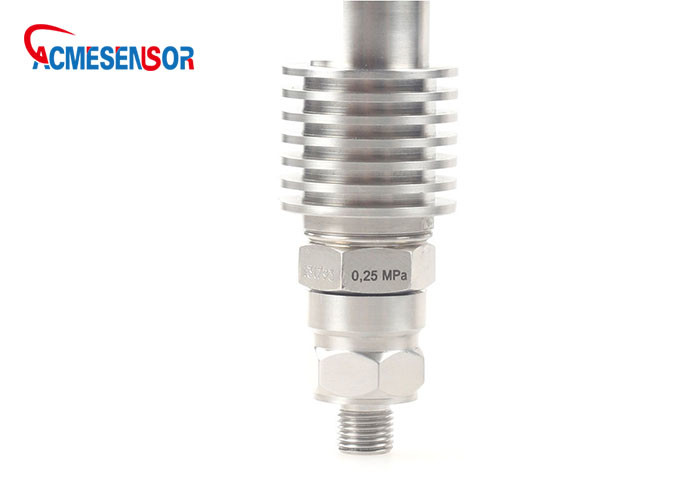

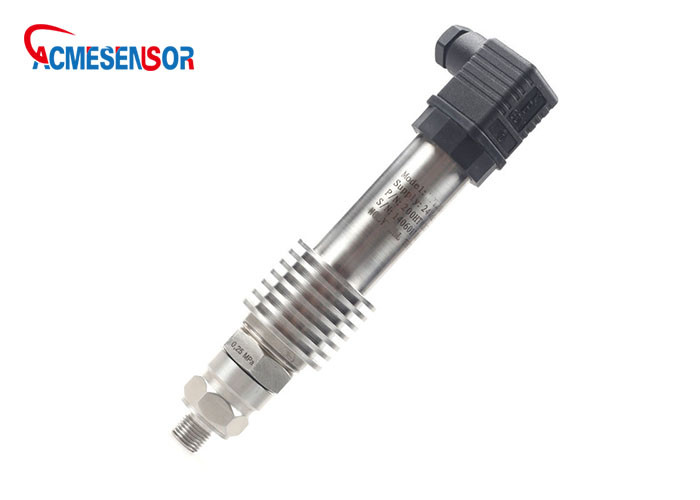

고온 오일 압력 센서의 세부 사항:
APT211 압력 센서 주문 가이드:
나n 가장 적합한 센서를 추천하기 위해 실제 상황에 따라 필요한 정보를 다음과 같이 보여주십시오.
1. 당신의 매체는 무엇입니까? 물 또는 기타.
2. 작동 온도? -30°C~85°C 또는 기타
3. 압력 범위? 0~100bar 또는 기타
4. 출력 신호? 4-20mA, 0-5V 또는 기타
5. 전자 연결? 고정 케이블, 실드 나사 주문
