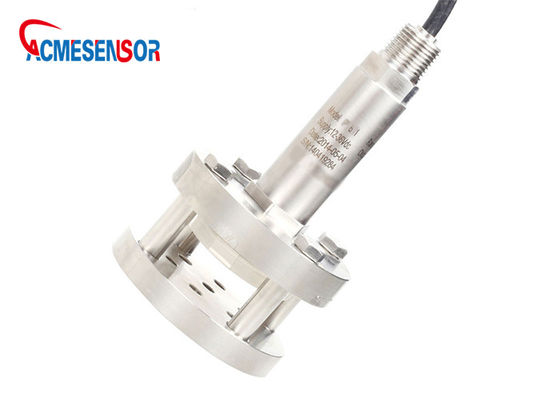

제품 설명
APT330은 특별한 구조와 용도를 가지고 있습니다.높은 정확도, 소량, 안정성, 내마모성, 오일, 산 및 알칼리 및 고강도 가스 리드 케이블에 대한 내성이 있어 다양한 경우 측정 요구 사항을 충족할 수 있습니다.그것은 하수, 강 및 호수 처리뿐만 아니라 수로, 큰 강, l 저수지 및 해안선 모니터링에 널리 사용됩니다. 이 제품은 본질 안전 인증, 방폭 인증 및 CE 인증을 받았습니다. 극성.
*316L 스테인리스 스틸 다이어프램 *MEAS TE 압력 셀, 0.25% FS, 0.5%FS *직경 길이만 Ø19mm *레벨 범위는 50cm ~ 600m *강한 간섭 방지, 장기간 안정성 *IP68 완전 밀봉 플라스틱 방수 설계 *와이드 범위, 게이지에 사용 가능, 절대 및 밀봉 게이지 유형 *-35°C~125°C 넓은 작동 온도 범위 *저온 -30°C에서 장시간 작동 *EMI/RFI 거부 *과전압, 역극성 및 단락 보호 *고객은 PU, PE 또는 PTFE 케이블 길이를 사용자 정의할 수 있습니다.
*316L 스테인리스 스틸 다이어프램
*MEAS TE 압력 셀, 0.25% FS, 0.5% FS
*직경 길이만 Ø19 mm
*레벨 범위는 50cm ~ 600m입니다.
* 강한 간섭 방지, 장기 안정성
*IP68 완전 밀봉 플라스틱 방수 설계
* 넓은 범위, 게이지, 절대 및 밀봉 게이지 유형에 사용 가능
*-35°C~125°C 넓은 작동 온도 범위
*저온 -30°C에서 장시간 작업
*EMI/RFI 거부 *과전압, 역 극성 및 단락 보호
*고객은 PU, PE 또는 PTFE 케이블 길이를 사용자 정의할 수 있습니다.
사이즈 정보
제조 사양
주변 온도: 25°C(지정되지 않은 경우)
|
매개변수
|
데이터
|
||||||
|
압력 범위
|
0~0.01....10MPa / 0-0.5M.......500mH2O
|
||||||
|
압력 유형
|
게이지(G), 절대(A)
|
||||||
|
지나친 압력
|
200%FS
|
||||||
|
파열 압력
|
300%FS
|
||||||
|
전자 와이어
|
2개의 전선
|
3선
|
|||||
|
출력 신호
|
4~20mA
|
0~5VDC
|
1~5VDC
|
0~10VDC
|
0.5~4.5VDC
|
0.5~4.5V 라디오 메트릭
|
RS485 모드버스 RTU
|
|
전원 공급 장치
|
12 ~ 30VDC, 대표값: 24VDC
|
10~30VDC
|
10~30VDC
|
12~30VDC
|
5V DC
|
5V DC±5%
|
10-30VDC╱
3-5VDC |
|
정확성
(포함: 비선형성, 반복성, 히스테리시스, 제로 드리프트, 전체 드리프트) |
≤0.1%FS ≤0.15% ≤0.2%FS ≤0.25%FS(일반) ≤0.5%FS(최대)
|
||||||
|
장기 안정성
|
≤0.2%FS/년
|
||||||
|
작동 온도
|
−25℃~85℃ −40℃~100℃(맞춤형)
|
||||||
|
보관 온도
|
-40℃~125℃
|
||||||
|
온도 보상
|
-10℃~80℃ (표준)
|
||||||
|
0의 온도 계수
|
±0.1%FS/°C
|
||||||
|
스팬의 온도 계수
|
±0.05%FS/°C
|
||||||
|
절연 저항
|
100MΩ@250VDC
|
||||||
|
중간 호환
|
물 또는 316L 스테인리스강과 호환 가능
|
||||||
|
단락 보호
|
네
|
||||||
|
역 극성 보호
|
네
|
||||||
|
전자 연결
|
고정 케이블 및 방수 IP68
|
||||||
|
압력 인터페이스
|
게이지 압력;봉인된 게이지와 절대 오피날
|
||||||
|
압력막의 재질
|
316L 스테인리스 스틸
|
||||||
|
응답시간(10%~90%)
|
≤10msec(90%FS까지 상승)
|
||||||
|
진동 충격
|
10g/5~2kHz, X/Y/Z/20g 반 사인 11ms 축
|
||||||
|
방수
|
IP68
|
||||||
|
케이블 옵션
|
PE 케이블(방수);PUR 케이블(내유성);PTFE 케이블(부식 방지)
|
||||||
|
인증서 승인
|
CE 인증서를 사용할 수 있습니다.
|
||||||
|
EMC 표준
|
EN 61326-1:2013;EN 61326-2-3:2013 EN 61000-6-2:2005;EN61000-6-4:2007+A1
|
||||||
|
무게
|
순중량은 약 0.35KG, 전체 포장 중량은 약 1.0KG입니다(2미터 케이블 포함)
|
||||||
일반적인 설치 방법의 개략도
1. 깊은 우물 레벨 측정
생산 과정
포장 및 배송
문의정보
가장 적합한 압력 트랜스미터를 추천하고 정확한 견적을 작성하려면 문의할 때 다음 정보를 제공하고 당사 영업팀에 보내주십시오. 감사합니다!
