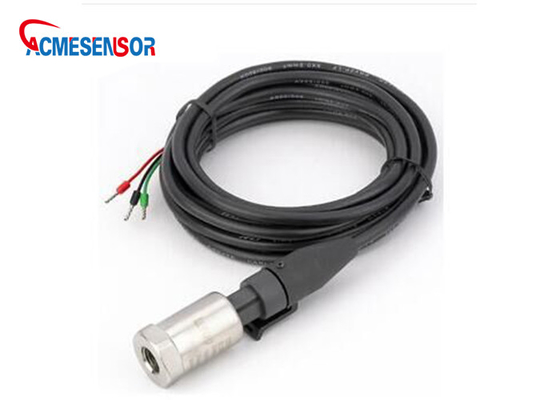

R410a, R22, R134a, R404a APT210/오일 압력 센서용 저렴한 공기 압축기 압력 변환기
제품 설명
APT210 압력 트랜스미터독일 세라믹 센서 또는 확산 실리콘 오일 충전 센서 본체를 민감한 요소로 사용하고 센서 밀리볼트 신호를 표준 출력 전압 또는 전류 신호로 변경하는 내장 처리 회로, 컴퓨터, 제어 기기 및 디스플레이 기기 등과 직접 사용할 수 있습니다. 높은 안정성, 높은 신뢰성의 압저항 압력 센서 및 고성능 전용 회로를 송신기에 선택하면 전체 성능이 안정적이고 신뢰할 수 있으며 장거리 신호 전송을 수행할 수 있습니다.전체 스테인레스 스틸 구조의 통합을 채택하여 많은 스테인레스 스틸 용접 후 솔리드 스테이트 디자인에 도달하고 설치가 쉽고 높은 진동 저항 및 충격 저항의 특성으로 나쁜 환경에서 오랫동안 사용할 수 있습니다.
사이즈 정보
전기 연결
OUTPUT=신호, VCC=전원 공급, GND=VCC-&S,Sheild=접지
제조 사양
주변 온도: 25°C(지정되지 않은 경우)
|
매개변수 |
데이터 |
|||||
|
압력 범위 |
-0.1...0~0.01...100MPa |
|||||
|
압력 유형 |
게이지(G), 앱솔루트(A), 밀봉 게이지(S) |
|||||
|
지나친 압력 |
150%FS |
|||||
|
파열 압력 |
250%FS |
|||||
|
전자 와이어 |
2개의 전선 |
3선 |
||||
|
출력 신호 |
4~20mA |
0~5VDC |
1~5VDC |
0~10VDC |
0.5~4.5VDC |
0.5~4.5V 라디오 메트릭 |
|
전원 공급 장치 |
12 ~ 30VDC, 대표값: 24VDC |
10~30V DC |
10~30VDC |
12~30VDC |
5V DC |
5V DC±5% |
|
정확성 |
0.25%FS(일반) 0.5%FS(최대) |
|||||
|
장기 안정성 |
≤0.2%FS/년 |
|||||
|
작동 온도 |
−25℃~85℃ |
|||||
|
보관 온도 |
-40℃~125℃ |
|||||
|
온도 보상 |
-10℃~80℃ (표준) |
|||||
|
0의 온도 계수 |
±0.1%FS/°C |
|||||
|
스팬의 온도 계수 |
±0.05%FS/°C |
|||||
|
절연 저항 |
100MΩ@250VDC |
|||||
|
중간 호환 |
물, 가스 및 약한 부식성 유체 |
|||||
|
단락 보호 |
네 |
|||||
|
역 극성 보호 |
네 |
|||||
|
전자 연결 |
Packard 3 핀 커넥터; |
|||||
|
압력 인터페이스 |
M20x1.5, 1/8''NPT 남성, 1/4''NPT 남성/여성, G1/4'' 남성/여성, 7/16''-20 UNF 남성/여성(맞춤형) |
|||||
|
압력막의 재질 |
316L 스테인리스 스틸 |
|||||
|
응답시간(10%~90%) |
≤10msec(90%FS까지 상승) |
|||||
|
진동 충격 |
10g/5~2kHz, X/Y/Z/20g 반 사인 11ms 축 |
|||||
|
방수 |
IP65 |
|||||
|
인증서 승인 |
CE 인증서를 사용할 수 있습니다. |
|||||
|
EMC 표준 |
EN 61326-1:2013;EN 61326-2-3:2013 EN 61000-6-2:2005;EN61000-6-4:2007+A1 |
|||||
|
무게 |
순중량은 약 0.1KG, 전체 포장 중량은 약 0.2KG(2미터 케이블 포함) |
|||||
일반적인 설치 방법의 개략도
우리의 서비스 및 강점
1. 측정 매체는 304 스테인리스 스틸 및 니트릴 고무와 호환되어야 합니다.
2. 가능하면 압력 트랜스미터의 전기 연결은 가능한 한 수직이어야 합니다.실내 및 건조한 조건을 제외한 건조 가스 압력 측정;
3. 측정 중인 압력 용기에 물 또는 에어 해머가 있는 경우 압력 트랜스미터 인터페이스 전면에 버퍼 밸브를 설치해야 합니다.
4. 압력 펌프의 출구 압력을 측정하는 데 사용할 때 버퍼 밸브 또는 버퍼 벤드를 압력 트랜스미터의 프런트 엔드에 추가해야 합니다.
5. 압력 트랜스미터가 파이프라인에 설치된 경우 첫 번째 단계는 나사 포트에서 액체를 청소하고 압력 트랜스미터를 설치하는 것입니다.두 번째 단계는 압력 영향을 방지하기 위해 설치 후 밸브를 천천히 여는 것입니다.
6. 압력 트랜스미터가 회전 파이프에 장착된 경우 회전에서 파이프 직경의 9배 이상이어야 하며 회전 흐름의 하류가 바람직합니다.
7. 모터가 측정 시스템에 있는 경우 모터 하우징과 압력 트랜스미터용 전원 공급 장치 하우징이 동일한 전위에 있고 하우징과 접지 사이의 저항이 9를 초과하지 않는지 확인하십시오.
8. 측정 시스템에 변환기가 있는 경우 변환기에 의해 제어되는 모터의 쉘은 압력 트랜스미터의 전원 공급 장치의 접지선에 연결되어야 합니다.
9. 압력 트랜스미터의 압력 구멍이 막혔을 때 날카로운 장치를 사용하여 압력 구멍을 준설하는 것은 금지되어 있습니다.10. 압력 트랜스미터를 분리하고 압력 구멍의 일부를 막힌 물질을 녹일 수 있는 액체에 담가야 합니다.사용자가 영점을 교정해야 하거나 전체 범위를 교정해야 하는 경우 당사 기술 직원의 지도 하에 조정해야 하는 경우 트랜스미터를 열어 조정하지 마십시오.
11. 압력 트랜스미터는 충돌 및 짓밟기에 취약하지 않은 위치에 설치되어야 합니다.
12. 압력 트랜스미터용 전송 케이블은 다른 고전압 또는 고전압 케이블과 동일한 나사산 튜브 또는 동일한 배선 홈에 배치되어서는 안 됩니다.
13. Dorey 지역에 압력 트랜스미터를 설치할 때 낙뢰 보호 장치를 설치하고 압력 트랜스미터와 전원 공급 장치가 귀에 안정적으로 연결되어 있는지 확인하십시오.
