Acmesensor 비접촉 레이더 레벨 게이지 분말 및 먼지 대기용 80GHz 레이더 레벨 송신기
80G 연속 주파수 변조 웨이브 레이더 레벨 미터
제품 설명:
뭐야 레이더 레벨 미터의 기능은 무엇입니까?
센서는 26G 고주파 레이더 레벨 측정 장비이며 최대 거리를 70미터로 측정합니다.안테나가 더욱 최적화되고 빠르고 새로운 마이크로 프로세서가 고속 신호 처리가 될 수 있으므로 기기를 원자로, 고체 저장 용기 및 일부 복잡한 측정 조건에서 사용할 수 있습니다.

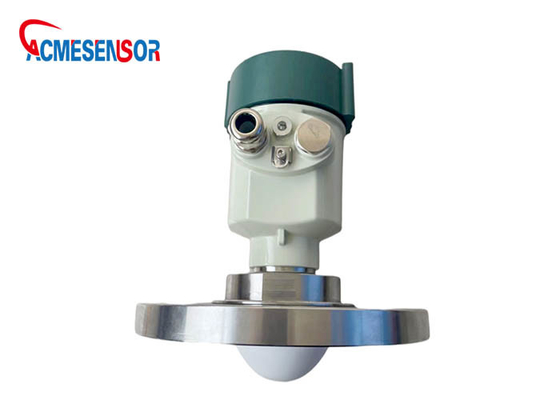

이 시리즈는 76-81GHz에서 작동하는 FMCW 레이더로 최대 측정 범위는 120m, 최소 사각 지대는 8cm입니다.4-와이어 및 2-와이어 애플리케이션을 지원합니다.더 높은 작동 주파수와 더 짧은 파장으로 인해 극도의 먼지와 + 200℃의 고온을 포함한 고체 응용 분야에 이상적입니다.레이더는 빠르고 쉬운 위치 지정을 위해 렌즈 안테나와 플랜지에 결합된 전자 회로로 구성됩니다.
제품 매개변수
|
빈도
|
76GHz ~ 81GHz, 5GHz FMCW 대역폭
|
|
측정 범위
|
x0: 0.3m ~ 60m
x1: 0.08m~30m x2: 0.6m ~ 120m |
|
측정 정확도
|
±1mm
|
|
빔 각도
|
3°/6°
|
|
최소 측정 유전 상수
|
>=2
|
|
힘
|
15~28VDC
|
|
신호 출력
|
2x: 4 ~ 20mA 또는 RS-485
3x: 4~20mA |
|
오류 출력
|
3.8mA, 4mA, 20mA, 21mA, 홀드
|
|
울로 둘러싼 땅
|
알루미늄 합금, 스테인리스 스틸
|
|
안테나 유형
|
렌즈 안테나/부식 방지 안테나/플랜지는 석영으로 절연됨
|
|
공정 온도
|
T0:-40~85℃;T1:-40~200℃;T2:-40~500℃;T3:-40~1000℃
|
|
공정 압력
|
-0.1~2MPa
|
|
제품 크기
|
Ø100*270mm
|
|
케이블 입구
|
M20*1.5
|
|
권장 케이블
|
AWG18 또는 0.75mm²
|
|
보호 등급
|
IP67
|
|
방폭 등급
|
엑스디아IICT6
|
|
설치 방법
|
스레드 또는 플랜지
|
제품 특징
